ساپورت گذاری در پرینتر های رزینی
ساپورت گذاری در پرینتر های رزینی
ساپورت گذاری در پرینتر رزینی فرآیندی حیاتی برای بهبود کیفیت چاپ و جلوگیری از آسیب به مدل‌های سه‌بعدی است. با استفاده از ساپورت‌ها، می‌توان نقص‌های احتمالی در چاپ را کاهش داد و اطمینان حاصل کرد که جزئیات ظریف و پیچیده به درستی تولید شوند.
91
0
ساپورت‌گذاری یکی از مراحل کلیدی در فرآیند چاپ سه‌بعدی است که به ویژه در مورد مدل‌های پیچیده و با جزئیات زیاد اهمیت دارد. نرم‌افزار Chitubox یکی از اسلایسرهای محبوب برای چاپگرهای سه‌بعدی است که امکانات متنوعی برای ایجاد ساپورت‌های موثر و بهینه ارائه می‌دهد. در این مقاله، به بررسی مفصل ساپورت‌گذاری در Chitubox، انواع ساپورت‌ها، تنظیمات مربوطه و نکات کاربردی خواهیم پرداخت.
۱. مفهوم ساپورت‌گذاری
ساپورت‌گذاری به معنای ایجاد ساختارهای پشتیبانی است که در حین چاپ، از مدل اصلی حمایت می‌کنند. این ساختارها معمولاً در زمان چاپ قسمت‌هایی از مدل که به تنهایی نمی‌توانند چاپ شوند، مانند بخش‌های معلق یا شیب‌دار، ضروری هستند.
۲. انواع ساپورت‌ها
در Chitubox، دو نوع اصلی ساپورت وجود دارد:
- ساپورت‌های استاندارد: این نوع ساپورت‌ها دارای ساختاری ساده و متداول هستند و برای اکثر مدل‌ها مناسب‌اند.
- ساپورت‌های سفارشی: این نوع ساپورت‌ها به کاربر اجازه می‌دهند تا شکل و اندازه ساپورت‌ها را به دلخواه تغییر دهد و مطابق با نیازهای خاص مدل عمل کند
۳. مراحل ساپورت‌گذاری در Chitubox
۳.۱. بارگذاری مدل
- ابتدا مدل سه‌بعدی خود را در Chitubox بارگذاری کنید. این کار را با استفاده از گزینه “Import” انجام دهید.
۳.۲. انتخاب گزینه ساپورت
- بعد از بارگذاری مدل، به تب “Support” در نوار ابزار سمت راست بروید. در این بخش، گزینه‌های مختلفی برای ایجاد ساپورت وجود دارد.

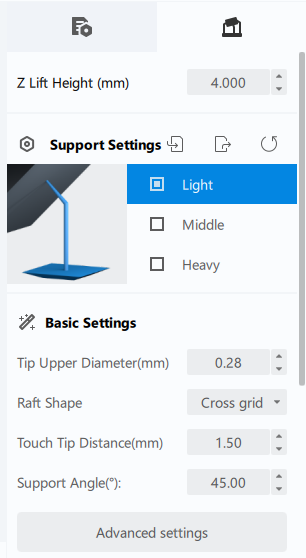

در این قسمت می‌توانید تنظیمات مربوط به ساپورت‌ها را تغییر دهید:
- Density: میزان چگالی ساپورت‌ها را مشخص می‌کند. چگالی بالا، ساپورت‌های مستحکم‌تری ایجاد می‌کند اما ممکن است در هنگام حذف مشکل‌ساز باشد.

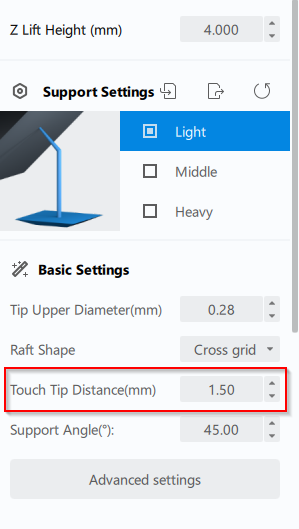

- Contact Z: فاصله بین مدل و ساپورت. این تنظیم می‌تواند بر کیفیت چاپ تاثیر بگذارد.
- Support Height: ارتفاع ساپورت‌ها را تعیین می‌کند که بر اساس نیاز مدل باید تنظیم شود.
۳.۴. اضافه کردن ساپورت
- با استفاده از گزینه “Add Support”، می‌توانید ساپورت‌ها را به صورت دستی به نقاط خاصی از مدل اضافه کنید. این کار به شما امکان می‌دهد تا از ایجاد ساپورت‌های اضافی جلوگیری کنید.
۳.۵. پیش‌نمایش و اصلاح
- بعد از تنظیم ساپورت‌ها، می‌توانید پیش‌نمایش چاپ را مشاهده کنید تا از درستی تنظیمات اطمینان حاصل کنید
۴. نکات مهم در ساپورت‌گذاری
- انتخاب نقاط مناسب: نقاطی که به طور طبیعی نمی‌توانند بدون ساپورت چاپ شوند را شناسایی کنید ( نقاطی مانند قسمت های ظریف مدل که مستعد شکنندگی یا ریختن موقع چاپ هستند)
- استفاده از ساپورت‌های کم تراکم: در صورت امکان، از ساپورت‌هایی که چگالی یا تراکم کمتری دارند استفاده کنید تا حذف آنها راحت‌تر باشد.
- تنظیم ارتفاع ساپورت‌ها: ارتفاع ساپورت‌ها باید به گونه‌ای تنظیم شود که از مدل به خوبی پشتیبانی کند اما در عین حال در هنگام حذف دچار مشکل نشوید هنگام تمام شدن پرینت می توانید بعد از اینکه مدل را در الکل شستشو دادید با یک سشوار دور تا دور مدل را کمی حرارت دهید . اینکار باعث نرم شدن ساپورت ها و در نتیجه راحت تر جدا شدن آن ها می شود .
- چرخش مدل : مدل را باید قبل از ساپورت گذاری حدود 30 درجه در راستای محور x و 30 درجه در راستای محور y بچرخانید تا اینکه تا جای ممکنه سطوح صاف مدل موازی با صفحه پرینتر قرار نگیرد . دلیل آن هم این است که وقت در لایه های اول پرینتر نور UV را برای مدل بیشتر به مدل می تاباند , اگر سطوح زیادی را به یکباره ایجاد کند, باعث کم شدن عمر فیلم فپ دستگاه می شود.
۵. عیب‌یابی مشکلات

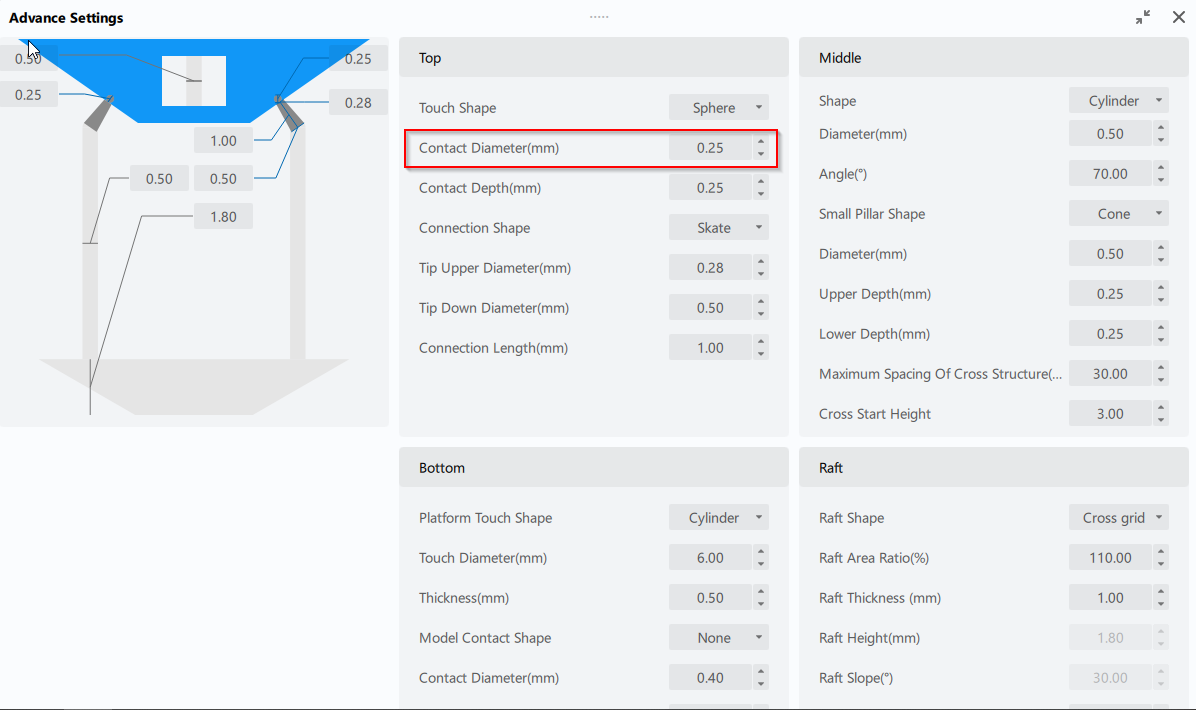

- چسبندگی بیش از حد ساپورت: اگر ساپورت‌ها به شدت به مدل چسبیده‌اند، می‌توانید فاصله Contact Diameter را افزایش دهید.
- عدم پشتیبانی کافی: اگر ساپورت‌ها نتوانسته‌اند از مدل به خوبی حمایت کنند، می‌توانید چگالی یا ارتفاع آنها را افزایش دهید.
ساپورت‌گذاری در Chitubox یک فرایند حیاتی برای موفقیت در چاپ سه‌بعدی مدل‌های پیچیده است. با استفاده از تنظیمات متنوعی که این نرم‌افزار ارائه می‌دهد، کاربران می‌توانند به بهترین شکل ممکن از مدل‌های خود پشتیبانی کنند. با تمرین و تجربه، شما

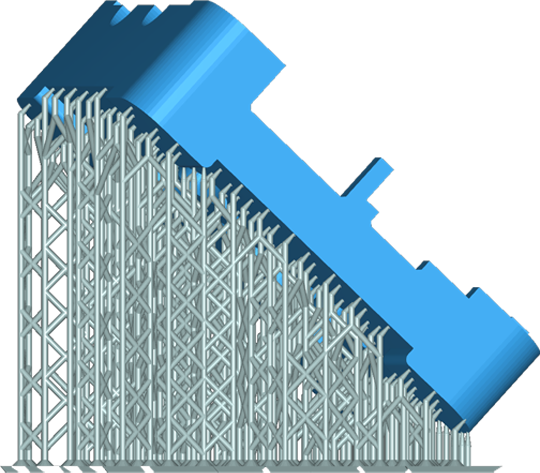

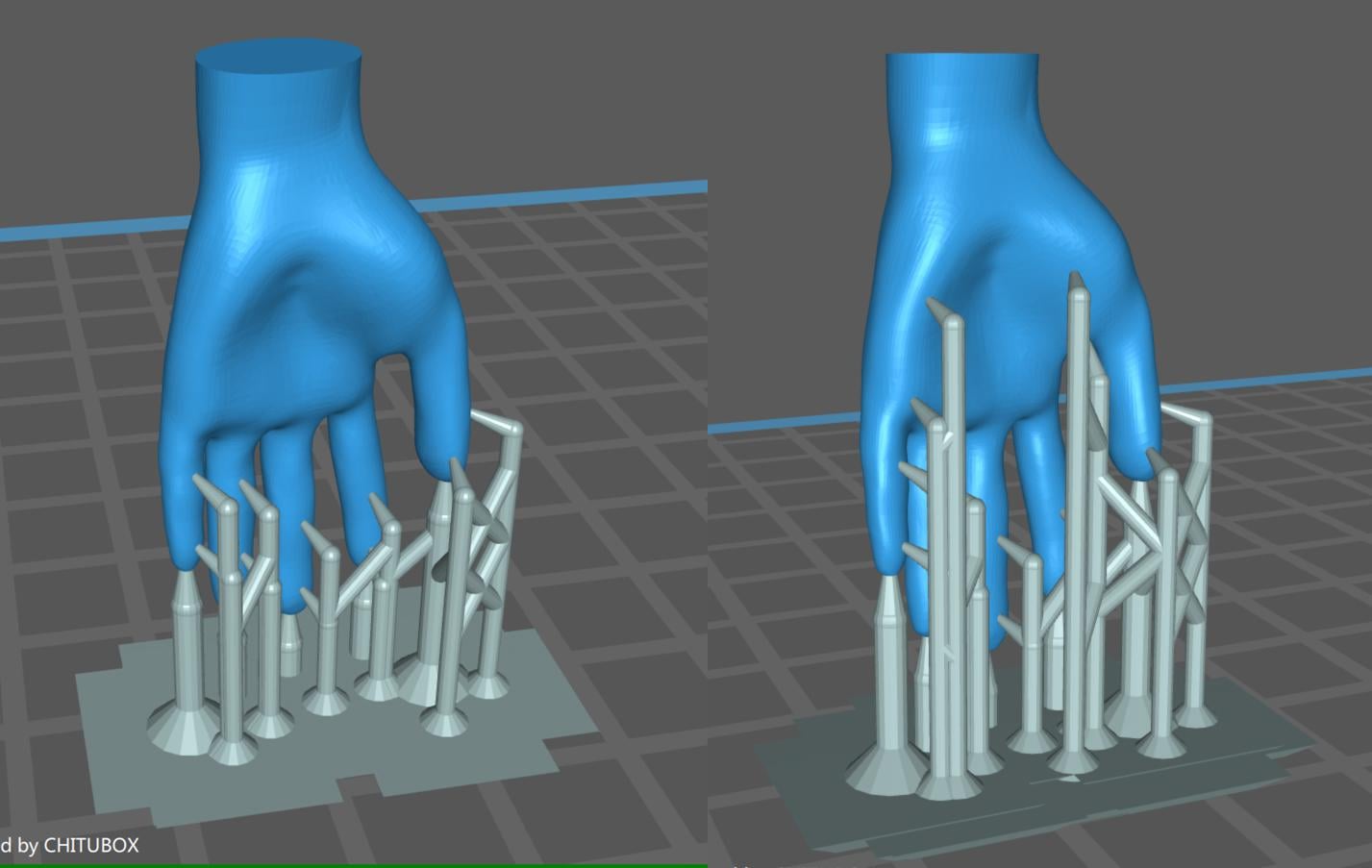

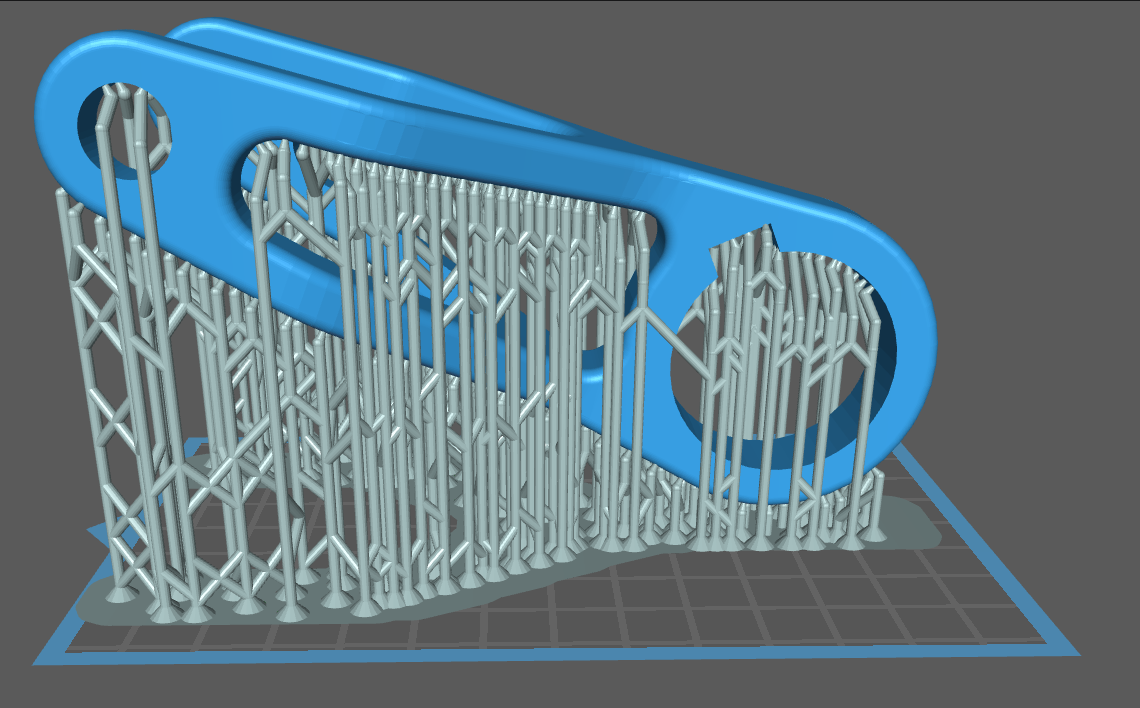

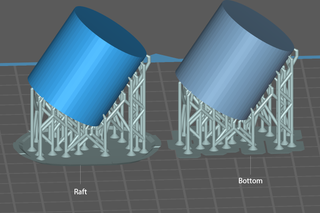

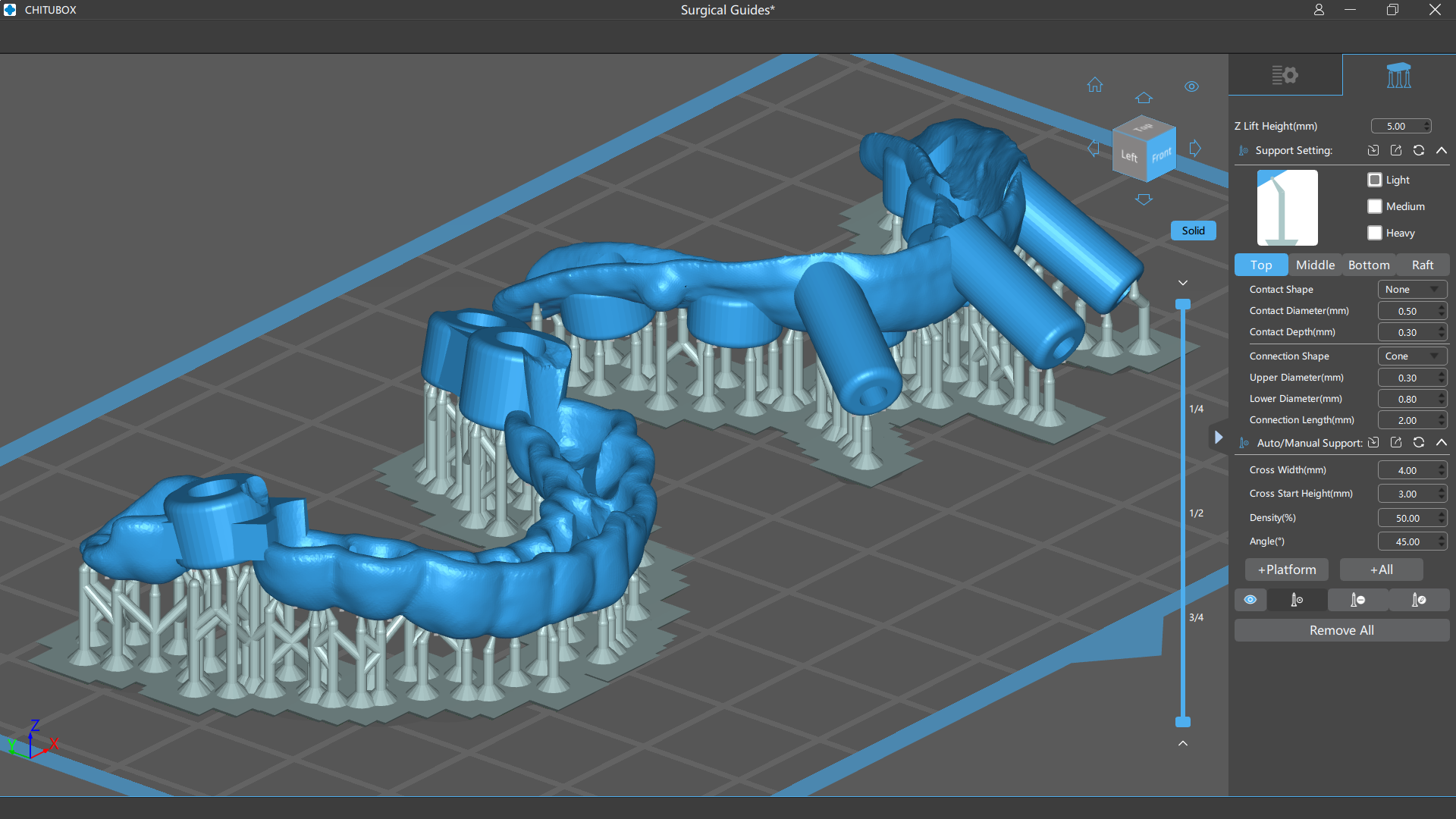

برای درک بهتر , در زیر چند نمونه از ساپورت گذاری قطعات با هندسه های مختلف آورده شده :
